Dimensionamento de malhas de terra para subestações elétricas, distribuição primária e secundária, telecomunicações, proteção atmosférica (SPDA) e baixa-tensão

[ clique na figura acima ou aqui para obter a brochura do TecAt Plus 6 ]


Com mais de 25 anos de desenvolvimento, o TecAt Plus é a melhor relação custo-benefício do mercado, com cálculo numérico completo em solos de até 4 camadas (um dos melhores do mundo) de resistividade, resistência da malha e potenciais decorrentes de curto-circuitos.

     Nossos usuários incluem algumas das maiores empresas de energia e engenharia no  Brasil e América Latina, nos campos de geração, transmissão e distribuição de energia e telecomunicações, assim como grandes consultorias de engenharia; industrias, construção, proteção contra raios e instalação elétrica de todos os tamanhos, até o engenheiro autônomo iniciando seu negócio de consultoria ou projeto.

Comprar

TecAt Plus - características(1)

Versão atual:

Versão 6 - último update: estável: 6.2.3, (Nov 2015), beta: 6.3.0 (Out 2016)

Principais usos:

estratificação da resistividade até 4 camadas, resistência da malha até 4 camadas e potenciais até 4  camadas (vistas em 3D, projeção e 2D)

Normas:

Excede todas as normas e práticas em uso, como IEEE-80 e as NBR

Idiomas:

English (2), Português Brasileiro, Español (2)

dados necessários:

Estratificação: Wenner ou Schlumberger em até 8 direções, ao menos 3 espaçamentos para 2 camadas e 5 espaçamentos para 3 e 4 camadas

Resistência: estratificação da resistividade (acima), diversas opções (ver documentação)

Potenciais admissíveis: usa a formulação do  IEEE: duração do curto-circuito, peso do operador, resistividade e espessura da camda de brita (opcional)

Potenciais de curto-circuito: resultados acima e a corrente de malha, diversas opções (ver documentação)

Materiais:

Banco de dados de materiais para cabos, hastes, conexões (solda e compressão) e brita, totalmente editável, com dimensões, descrição, foto, custo, tempo para instalação e custo de mão-de-obra, bem como banco de dados de fornecedores (também editável)

Comparativos de malhas:

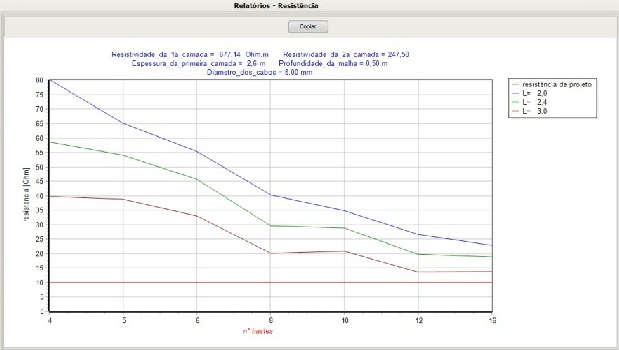

módulo “Malha 1”: até 21 malhas com resistência, custo e  tempo de obra calculados instantaneamente em solo de 2 camadas para diversas configurações, apresentados como comparativos gráficos

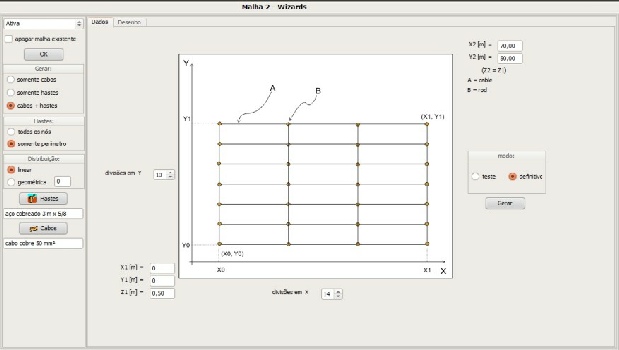

módulo “Malha 2” module: malhas em solos de até 4 camadas são calculadas de forma independente; posteriormente, você pode comparar graficamente suas resistências, custo e  tempo de obra

Ambos os módulos também compara custos de materiais x mão-de-obra, além de custos relativos entre cabos x hastes x  conexões, de forma a possibilitar um projeto totalmente otimizado

Documentação:

Manual - incluído no software

Tutoriais - incluídos no software e em formato PDF

E-book: veja abaixo

Apresentações: slides do curso presencial de dois dias estão incluídos no software

E-book:

Português: edição digital completa do livro “Malhas de Terra” (milhares de cópias da edição impressa vendidas)

English: reduced edition of the book, with enough theory for efficiently using the software and examples not covered on the Manual or Tutorials (see above)

Outras funções:

Checa a estratificação realizada manualmente ou com outro software, apresentando o desvio (erro) para cada medida e o erro RMS do conjunto de dados

Medição da resistência: o TecAt Plus pode simular a curva de medição da resistência pelo método da queda de potenciais, muito útil para checagem da malha e quando não se dispõe de espaço suficiente para uma medição completa

Seção do cabo para corrente de curto: possui todos os materiais normalizados ou você pode entrar seus próprios dados

Data-sheet para cada material (haste, cabo, conexão, brita) com especificação completa para compra

Outras versões:

Compare TecAt Plus x TecAt Pro x TecAt LE (Learning Edition)

mais informações:

Tutoriais

Descrição resumida: TecAt Plus 6 , TecAt Pro 6 , TecAt LE

Descrição completa: TecAt Plus 6

Preços, aquisição:

veja em nossa página de vendas

(1) - TecAt Pro e TecAt LE possuem menos funções, veja abaixo.

(2) - Software e documentação podem ser selecionados entre Inglês, Espanhol e Português; uma edição compacta do livro estará disponível em Inglês e Espanhol assim que possível

Software para aterramentos

Nova versão 6.3 permite importar uma malha existente do seu CAD! (através de arquivo CSV fácil de gerar)
